为了节约AC电容打孔空间，你有没动过这个念头？
宣布时间：2025-11-20 16:34:37
高速先天生员--姜杰

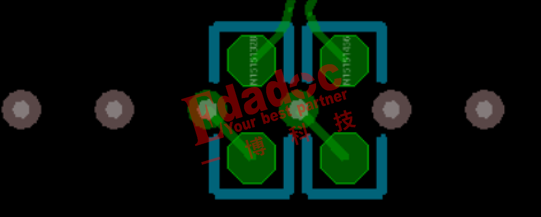

高速先生前不久一篇关于AC电容的文章《明知故问？？高速AC耦合电容挨得很近，串扰会不会很大……》，引起了不少粉丝的讨论，最近有热心读者发来这样一张图，询问这种节约空间的打孔方法是否可行？
熟悉电源去耦电容设计的朋侪，一定看出来了这种扇出方法的灵感泉源：关于BGA结构相背面的去耦小电容，经常接纳这种过孔朝向管脚焊盘内部的方法，一来电容结构在BGA管脚正下方，节约了却构空间（事实，这个位置，不放去耦电容，别的器件也不敢乱放）；二来，电容只管靠近了用电管脚，电源、地管脚可以就近毗连响应的过孔，减小了回流路径，可谓一石二鸟。
细一琢磨，又以为那里差池劲，当设计工具由电源去耦电容，酿成高速信号的AC电容，这种要领是否同样适用？
感受归感受，高速先生照旧习习用数听语言，建个模子仿真摸摸底。若是要领可行，虽然皆大欢喜，若是不可，也能搞清晰缘故原由。

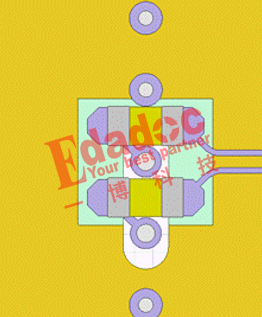

这种AC电容扇出方法节约空间的要害，在于过孔打在电容的管脚焊盘之间，3D建模如下。

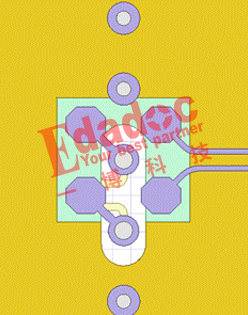

为了各人能看的更清晰，隐藏电容后的俯视图如下（下文简称via-in）：

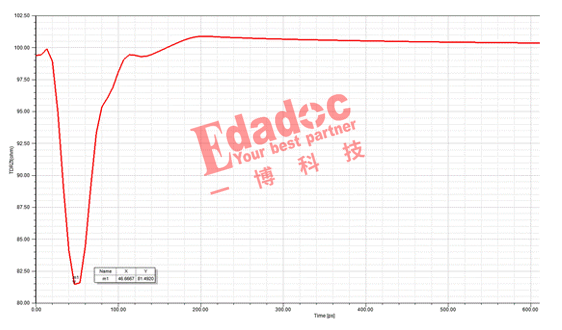

关于速率25Gbps，差分走线特征阻抗100欧的信号，该模子仿真效果的阻抗低点仅为81.49欧姆，显然不太漂亮。

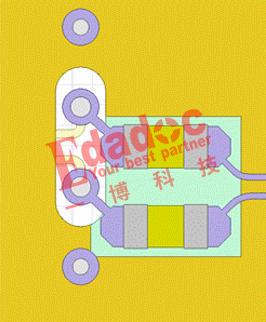

坚持其它条件稳固，调解扇出过孔的位置：将打在电容管脚焊盘之间的过孔移到电容外部（下文简称via-out）。

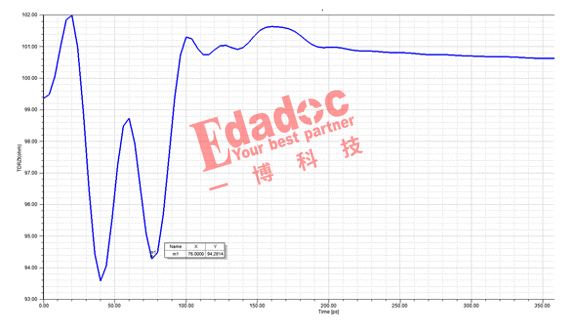

阻抗仿真效果如下，最低值大幅提升至94欧！
仔细的网友会问了，为啥过孔打在电容焊盘外部的阻抗曲线会泛起两个低点？比照模子就能看出，图中的两个阻抗低点，一个对应过孔，一个对应AC电容，虽然这两处都有做反焊盘优化，事实离100欧的目的还差那么一些。

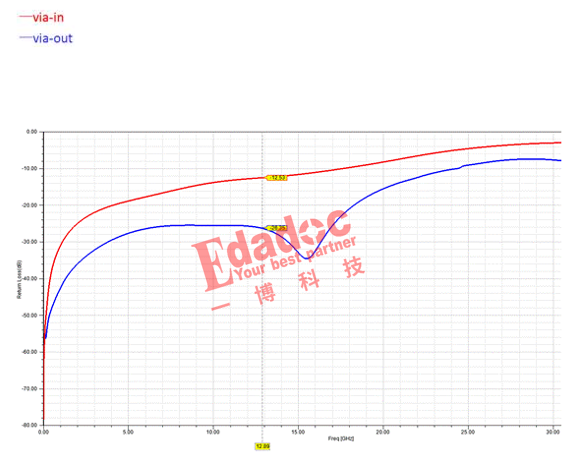

比照via-in和via-out两种方法阻抗一连性的另外一个指标—回波消耗，可以看出同样的趋势，via-in的回损显着比via-out的差。
为什么via-in的阻抗跌的这么厉害呢？正常情形下（via-out），信号从电容的管脚1进入后，经由电容本体，从管脚2脱离，最后进入换层过孔。
至于via-in的信号流向剖析，熟悉高速先生文章的朋侪一定会记得，之前我们先容过从场的角度看问题。高速先生这里先卖个关子，咱们答题区见……
