明知故问？？高速AC耦合电容挨得很近，串扰会不会很大……
宣布时间：2025-07-21 17:18:20
高速先天生员-- 黄刚

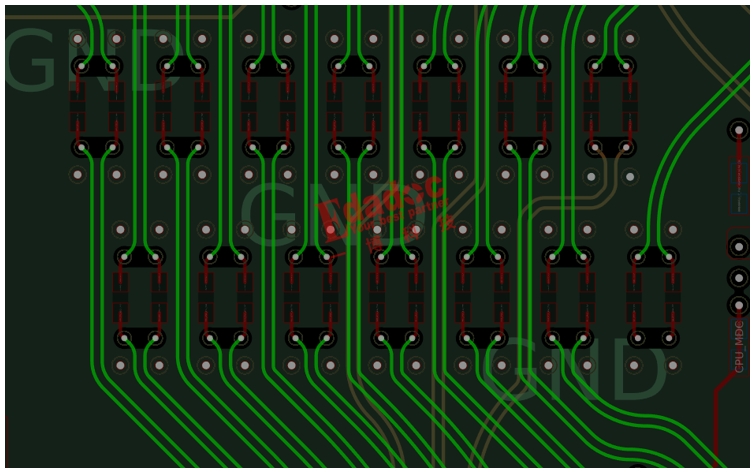

做过类似CPU服务器板PCB设计的朋侪都知道，CPU与CPU之间会有许多许多对高速互连的走线，也就是许多圈内人称为Interlaken的走线。你说这一大把互联的高速信号对数多也就算了，要害是每一对都需要在外面串上交流（AC）耦合电容。虽然，我们知道原理上来说是需要的（至于为什么，可以翻翻之前高速先生的文章哈，内里啥都有说�。�，可是现实操作起来都会让设计工程师很是的厌恶，需要有一片较量空的位置来把它们塞进去摆好，就像下面这样哈。

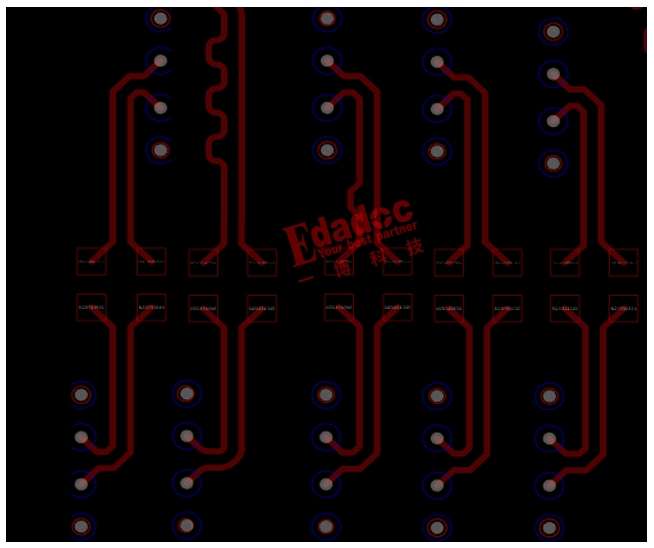

见多识广的高速先生以为上面的电容着实算摆的很宽松了，换言之就是设计工程师处置惩罚起来的难度已经不是很大了。再看看下图？这个距离是不是逐步的让你们以为恐惧了？
恐惧？恐惧啥呢，那虽然是各人都会担心对与对之间的串扰啊，在知足物质生涯之后（能塞到PCB板之后），一定要逐步最先注重精神生涯了！鉴于有不少的粉丝，包括公司设计部的同事都来问过Chris这个问题：究竟电容之间摆多近信号的串扰能够被接受��？Chris不忍心每次都跟他们说“这要看你高速信号跑得速率来定”这句万能说辞，于是在项目忙到腾飞的时间也偷个闲来建个模子验证下，给各人第一手的量化数据哈！

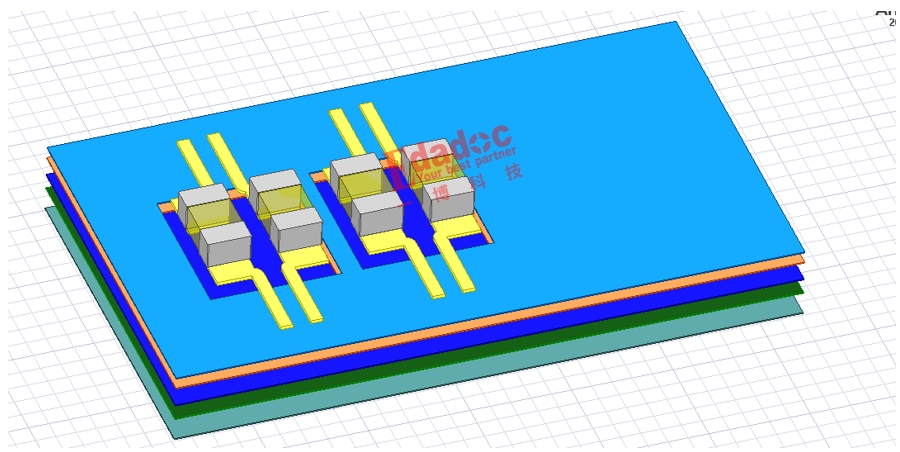

行吧，为了各人能有更直观的熟悉，加就加吧。Chris用现在较量通用的0402电容来建模验证。建设一个初始的3D模子就像下面这样哈：
也就是两对0402高速信号的AC耦合电容的模子，我们来研究差别距离下他们的串扰巨细，这也就是为什么模子的右边要留那么多空间的缘故原由咯。由于我们可以改变这两对电容之间的距离，来一直的举行扫描，看看差别距离下的串扰效果哈！动态的效果就像下面这样了，距离从远到近的转变情形。

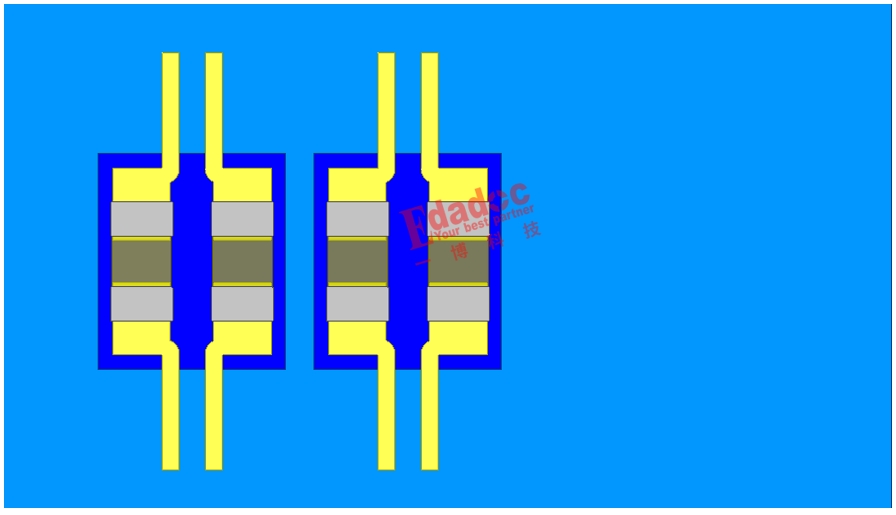

虽然，一最先不可能完全挨在一起的嘛，能预计你也不敢吧，哈哈。以是我们最小从这个距脱离始扫描，我们把这个距离看成0mil的初始值！预计这个距离应该是你们敢放的最近的距离了吧？这个时间的距离或许25mil，指的是焊盘到焊盘的gap巨细。

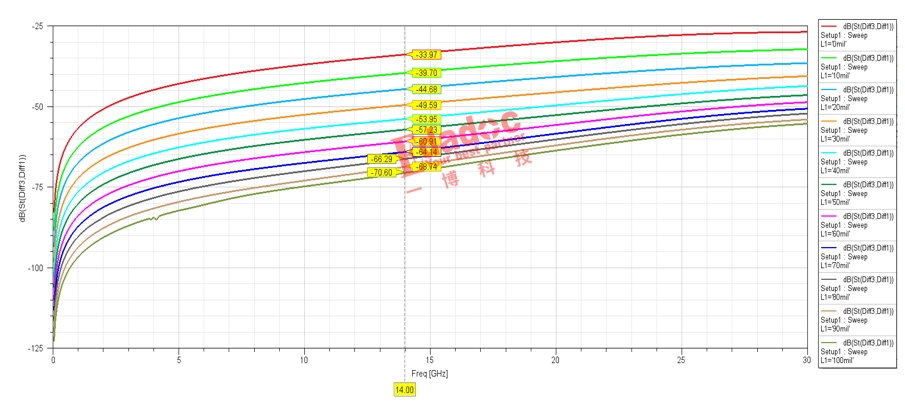

今天文章最主要的一张图来了哈，那就是差别距离下的电容对间的串扰值，如下所示：

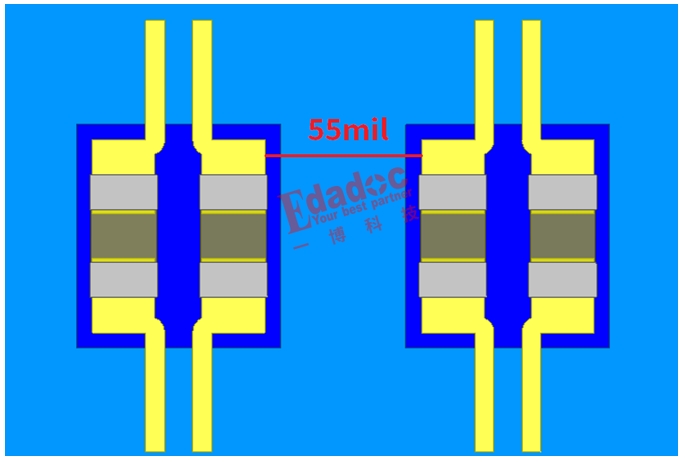

可以看到0mil就是代表这上图的谁人初始的距离，在我们各人做得较量多的28Gbps高速信号这个情形下，基频在14GHz串扰或许33dB的样子，虽然拉开到100mil那么远之后串扰直线下降到70dB这个很是很是理想的值了。虽然Chris盲猜大大都的你们也真是没有那么多空间能把两对电容拉到100多mil的gap吧。那究竟拉大到几多才合适呢？这个就看各人对裕量的清静感认知了，虽然也看差别高速信号的裕量了。在28Gbps的高速信号中，Chris以为50dB是一个还不错的门槛。对应到上面的仿真效果，也就是橙色的那一条曲线，或许30mil，加上初始的25mil，也就是55mil的焊盘gap。也就是或许下面这个距离哈，各人可以通过模子上的距离来体会下！
无论怎样到最后都需要来个总结是吧？虽然单简单个模子一定没法笼罩到所有的叠层，所有的板材类型的case，可是参考意义Chris以为照旧较量够的，高速信号一样平常也用高速板材，这个case也是凭证高速板材来仿真，列位粉丝不嫌弃的话，Chris以为都可以大胆的拿去参考参考！虽然若是真的有喜欢挑刺的，或者是想要很确定自己做的这个板电容串扰多大的粉丝的话，Chris不说，各人也知道怎么来帮Chris回覆他们了吧？
