别让孔偏毁了信号！PCB 背钻的 XY 精准度怎样做到分绝不差？
宣布时间：2025-07-14 17:29:00
高速先天生员--王辉东
上期文章SI大神黄刚写一篇在于背钻STUB的文章《仿真效果天下无敌，板厂加工让你一败涂地》，十分火爆，讲了银娱geg优越会PCB新工厂做出来的背钻stub的效果特殊好(2MIL左右)，一次就过了测试 。
那么事实这么短的STUB工厂是怎么加工出来的的呢，我们今天就深入钻孔车间，从最基本的的原理和操作，来为各人揭谜 。
背钻的作用是什么

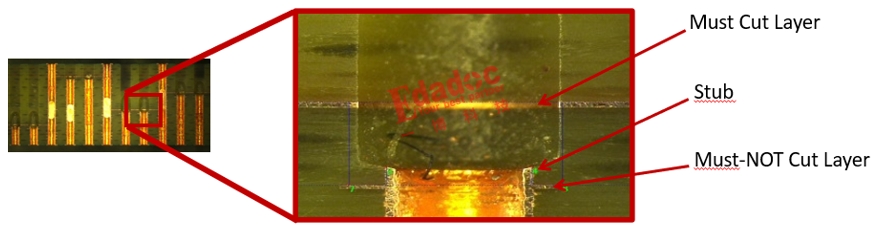

背钻的焦点作用：解决 Stub 对信号的负面影响
从上图中我们可以看出，Stub 看似是 “无用的铜柱”，但在高速信号传输场景中，会成为严重的信号滋扰源，详细影响如下：
1. 导致信号反射与消耗
- 高速信号（如 10Gbps 以上的以太网、DDR 信号）在传输时，Stub 相当于一段 “终端未匹配的传输线” 。当信号抵达 Stub 的最后时，会因阻抗不一连（Stub 的特征阻抗与主传输线纷歧致）爆发信号反射，导致信号波形失真（如过冲、振荡） 。
- 反射信号与原始信号叠加后，会降低信号的信噪比（SNR），可能引发数据传输过失（如误码率上升） 。
2. 增添信号延迟与串扰
- Stub 自己具有寄生电感和电容，会改变信号的传输延迟（Time Delay），尤其在高频场景下，延迟可能凌驾时序要求（如高速芯片的 Setup/Hold 时间窗口） 。
- 相邻 Stub 之间会通过电磁耦合爆发串扰（Crosstalk），即一个信号的能量滋扰到相邻信号，进一步恶化信号质量 。
3. 影响 PCB 的散热与可靠性
- 多余的 Stub 会增添 PCB 的铜层面积，在高密度板中可能导致局部散热不畅（尤其大功率器件周围） 。
- 若 Stub 恒久处于高频信号情形中，可能因焦耳热积累导致铜层疲劳，降低 PCB 的恒久可靠性 。

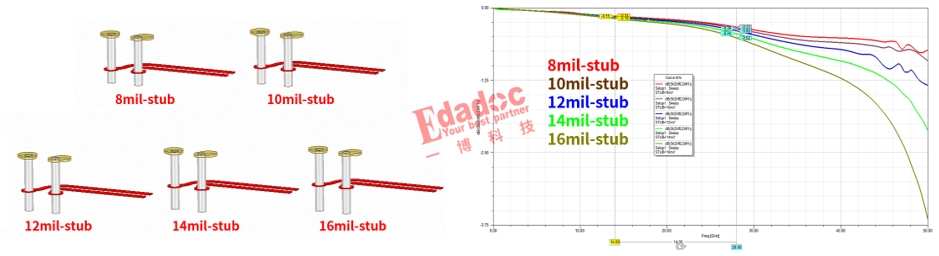

为剖析背钻stub所带来信号的影响，我们的黄先生做了下面的仿真剖析，接纳保存stub长度划分为，8、10、12、14、16mil, 举行研究 。
剖析结论：
1.短孔和长孔较量可知，长孔增添了电感效应，增添了信号的衰减，因此PCB接纳薄的介质好些 。
剖析结论：
1.短孔和长孔较量可知，长孔增添了电感效应，增添了信号的衰减，因此PCB接纳薄的介质好些 。
2. 有无stub较量可知，stub增添了电容效应，增添了信号的衰减，因此只管在顶 层走线换层，若是中心层换层去掉stub最好 。

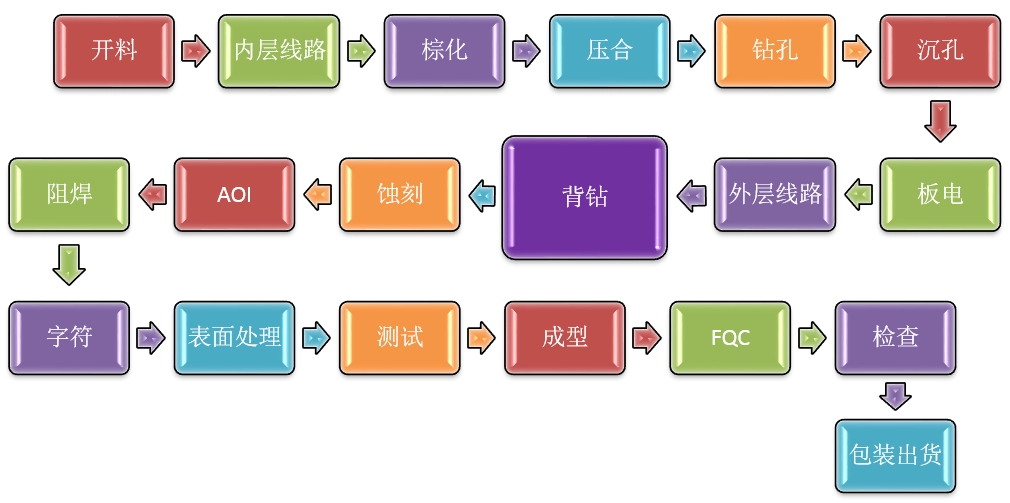

背钻的加工流程
那么PCB背钻是用通俗钻机加工的呢，照旧有其它的神器，我们这一期来讲一讲，背钻的加工神器，CCD钻机 。

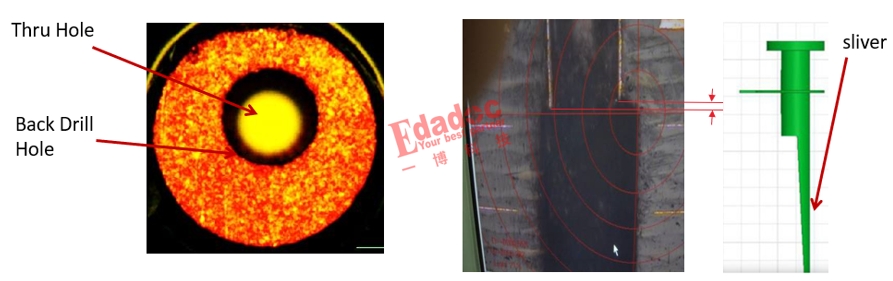

有许多工厂照旧用通俗钻机去加工背钻，效果XY偏向有很大的偏移，如下图所示;
孔偏导致孔铜钻一半，看似工厂做了许多工具，又感受什么也没有做， 信号质量就更不必说了 。
PCB CCD 钻机的焦点原理- “视觉定位指导机械运动”

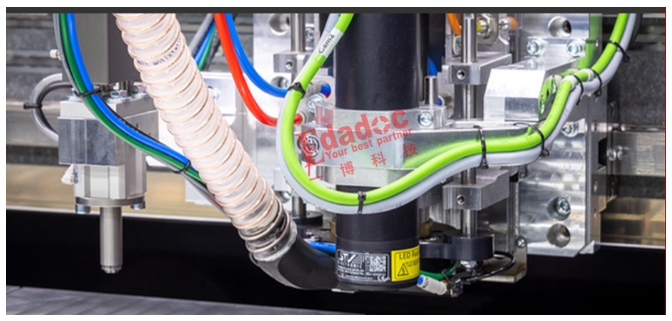

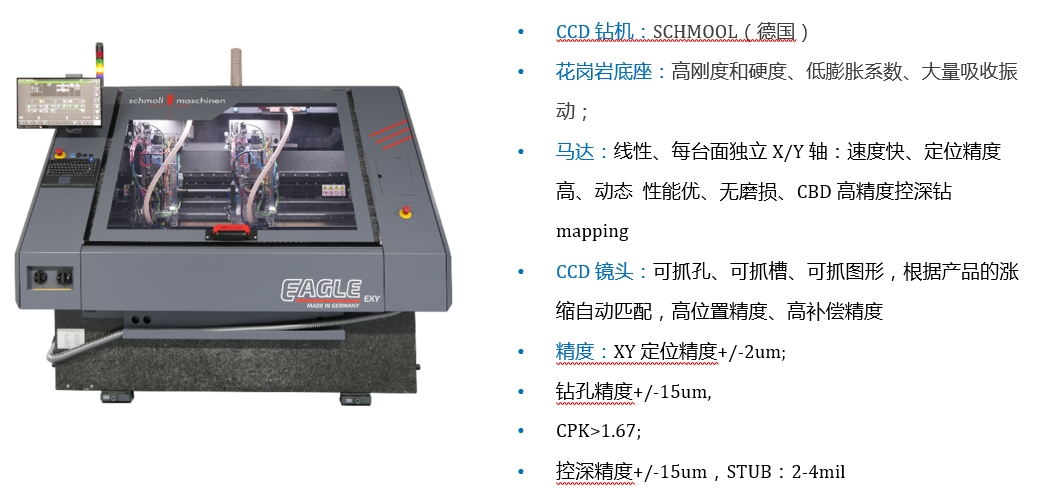

CCD 钻机是印制电路板（PCB）制造中用于高精度钻孔的要害装备，其焦点优势在于通过CCD 视觉定位手艺实现钻孔位置的精准控制，知足现代 PCB 对细小孔径、高密度孔位的精度要求（通常定位精度可达 ±5μm 以内） 。通过 CCD 视觉系统实时识别 PCB 的位置误差，再由控制系统驱念头械结构动态赔偿，最终实现微米级精度的钻孔 。这一手艺解决了古板机械定位（依赖工装夹具，易受 PCB 变形、上料误差影响）的精度瓶颈，是现代高密度 PCB制造的必备装备 。
|

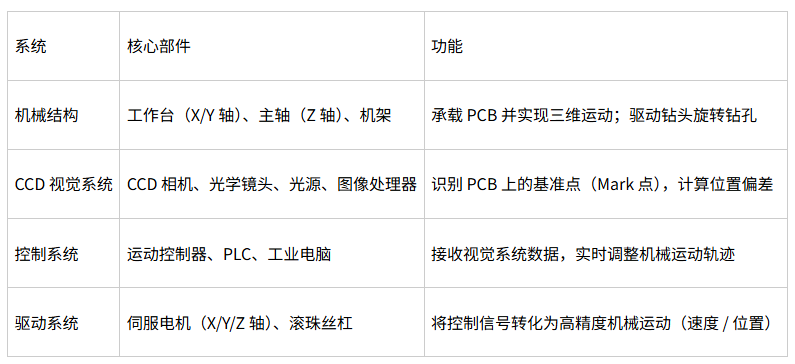

系统 |
焦点部件 |
功效 |
|
机械结构 |
事情台（X/Y 轴）、主轴（Z 轴）、机架 |
承载 PCB 并实现三维运动；驱动钻头旋转钻孔 |
|
CCD 视觉系统 |
CCD 相机、光学镜头、光源、图像处置惩罚器 |
识别 PCB 上的基准点（Mark 点），盘算位置误差 |
|
控制系统 |
运动控制器、PLC、工业电脑 |
吸收视觉系统数据，实时调解机械运动轨迹 |
|
驱动系统 |
伺服电机（X/Y/Z 轴）、滚珠丝杠 |
将控制信号转化为高精度机械运动（速率 / 位置） |
二、事情原理（焦点流程）
PCB CCD 钻机的事情历程可归纳综合为 “上料→视觉定位→误差赔偿→钻孔→下料” 的闭环流程，其中CCD 视觉定位与实时赔偿是区别于古板机械定位钻机的焦点 。
1. PCB 上料与牢靠
- 待加工 PCB送至事情台，通过真空吸附或机械夹具牢靠，阻止钻孔时因振动导致的位移 。
- 事情台通常为大理石材质（低膨胀系数），包管运动时的稳固性（镌汰温度 / 振动对精度的影响） 。

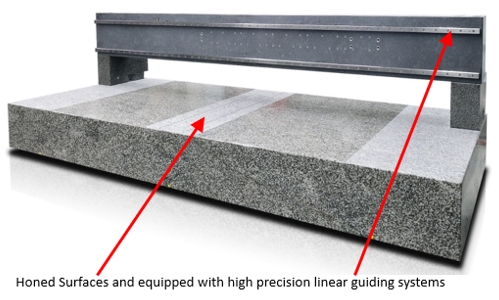

CCD钻机使用用大理石底座，有如下几点优点：
1. 9 吨质量实现减震
2. 花岗岩热膨胀系数为 6μm/m°C， 通过大理石低热膨胀系数实现温度稳固性 。
3. 无需特殊的地面基础
机床置于特殊设计的减震元件上 。
剖析结论：
1.短孔和长孔较量可知，长孔增添了电感效应，增添了信号的衰减，因此PCB接纳薄的介质好些 。
2. 有无stub较量可知，stub增添了电容效应，增添了信号的衰减，因此只管在顶 层走线换层，若是中心层换层去掉stub最好 。
- 图像收罗：CCD 相机（通常为工业面阵相机，区分率 1200 万像素以上）通过光学镜头（焦距凭证 Mark 点巨细匹配）对 PCB 外貌照相，同时配合同轴光源（阻止反光滋扰）照亮 Mark 点，确保图像清晰 。
- 图像处置惩罚与误差盘算：图像处置惩罚器对收罗的图像举行预处置惩罚（灰度化、降噪、边沿检测），提取 Mark 点的现实坐标（像素位置）；再团结 PCB 设计文件中的理论坐标（CAD 数据），盘算出现实位置与理论位置的误差值（ΔX、ΔY、Δθ，θ 为旋转误差） 。
3. 实时误差赔偿
- 控制系统吸收视觉系统输出的误差值（ΔX、ΔY、Δθ），通过运动学模子换算为事情台（X/Y 轴）的调解量 。
- 驱动系统（伺服电机 + 滚珠丝杠）实时驱动事情台运动，赔偿误差（例如：若 Mark 点现实偏右 0.01mm，事情台则向左移动 0.01mm），确保钻孔位置与设计坐标一致 。
4. 高精度钻孔
- 定位赔偿完成后，主轴（Z 轴）发动钻头（高速钢、硬质合金或金刚石材质）高速旋转（转速通常 10,000-150,000rpm），凭证设定的钻孔参数（孔径、深度）向下进给，完成单个孔的加工 。
- 单孔加工后，事情台凭证下一个孔的坐标自动移动，重复 “视觉二次定位（若板内孔位麋集，需多次补正）→赔偿→钻孔” 流程，直至完成所有孔位加工 。
5. 下料与检测
- 钻孔完成后，事情台将 PCB 送至下料区，同时装备可联动 AOI（自动光学检测）系统，对孔位精度、孔径尺寸举行抽检，确保切合工艺要求 。
焦点手艺：CCD 视觉定位的要害逻辑
CCD 视觉系统是实现高精度的焦点，其定位逻辑可拆解为 3 步：
- 图像特征提取
Mark 点设计为高比照度图案（如铜层与基材的颜色差别），图像处置惩罚器通过 “边沿轮廓提取” 算法（如 Canny 算子）识别 Mark 点的几何中心（像素级精度），转化为物理坐标（通过 “像素 - 毫米” 标定系数换算） 。 - 多 Mark 点团结校准

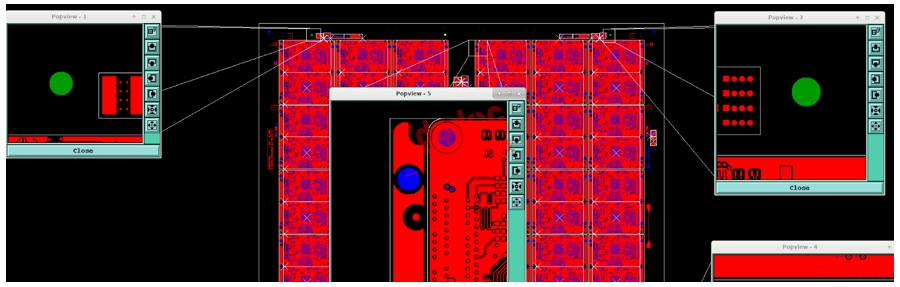

单块 PCB 通常设置 2-4 个 Mark 点（漫衍在板的差别位置），通过多个点的误差盘算，可同时赔偿平移误差（ΔX、ΔY）、旋转误差（Δθ）和缩放误差（因 PCB 热胀冷缩导致的比例误差），进一步提升定位精度 。 - 动态定位与运动同步
为阻止事情台运动导致的 “照相位置与现实钻孔位置误差”，系统接纳 “飞拍手艺”：CCD 相机在事情台高速移动时同步照相（曝光时间≤1ms），通过图像匹配算法消除运动模糊，确保定位与运动的实时性（响应延迟≤10ms） 。

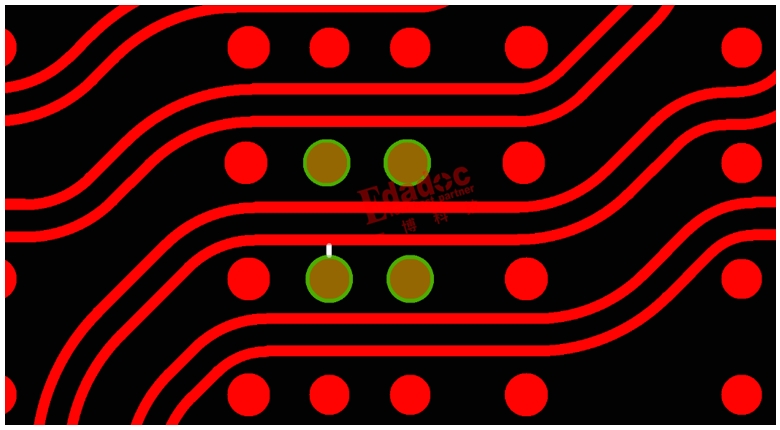

工厂通常在发EQ时，总是建议要用更大的背钻头，背钻孔到线的距离太近等问题，我们要问下你所在的加工厂有没有用CCD钻机 。
有的工厂背钻名头选用D+8mil甚至更大，尚有偏移 。
背钻孔到线的原稿间距在12mil以上，还要改设计 。
这一期先讲CCD钻机的原理，怎样精准的控制XY偏向的偏移，下一期我们讲怎样精准的控制Z偏向的深度，各人若是感兴趣，可以砸单来勉励 。
