高速先天生员-- 黄刚
作为三大分立元器件之一的电容，简直身上挂满了title，之前的高速先生文章中也部分形貌过它的用途，例如用作电源网络的去耦电容和用作高速串行链路中的隔直电容 。今儿我们再普及它的另外一个作用---缝合！
本着高速先生的一直气概，主打一个不讲原理，额，不是！是不讲太多深奥的理论，希望以直观形象的仿真效果来说明问题 。以是一上来我们就直奔仿真建模，通过仿真让各人轻松“get”到要点 。
案例1：

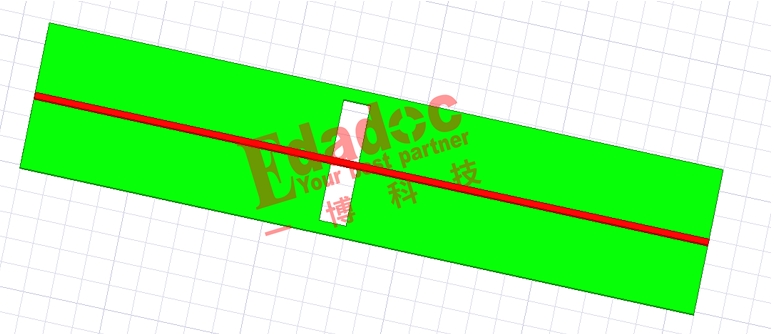

相信许多人都遇到走线跨支解地平面的情形，例如下面的模子所展示的：
各人都知道跨支解一定对信号有影响了，那你们能想到的优化计划是什么呢！什么，告诉我不跨支解平面不就解决了吗！要是能不跨支解平面，鬼都知道一定是最好的解决计划啦！那若是在阻止不了跨支解的情形下呢？相信部分资深的硬件工程师或者设计工程师就会条件反射的想到这样去做，那就是在地平面跨支解的位置整上1到2个电容 。

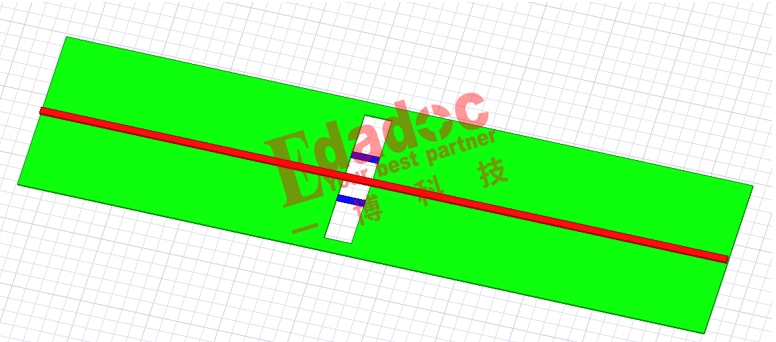

详细怎么放？就像下面蓝色器件这样放 。

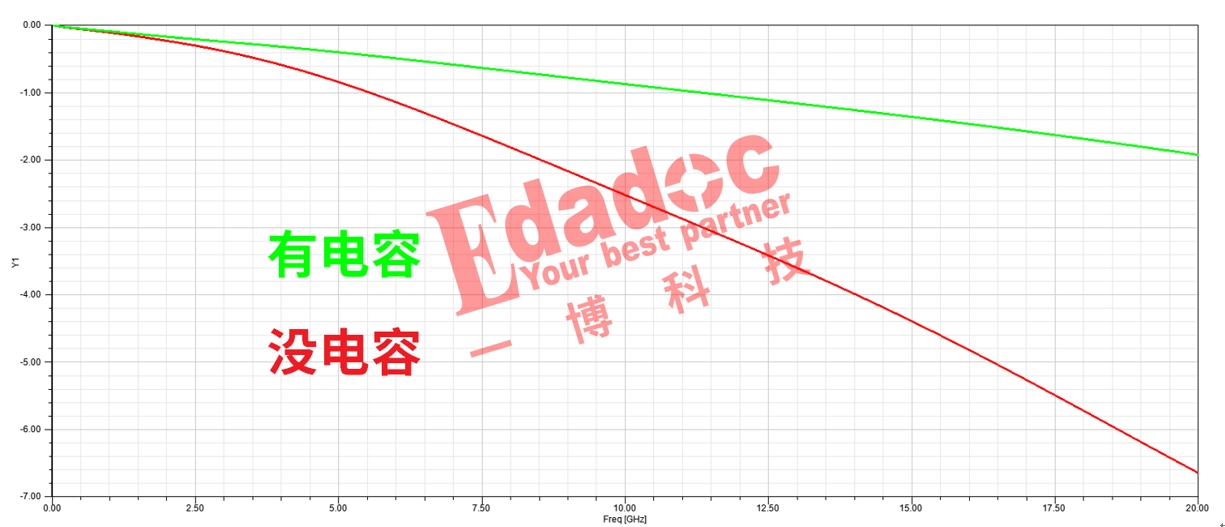

从仿真效果上看，放和不放电容的插损比照是这样的 。 。 。

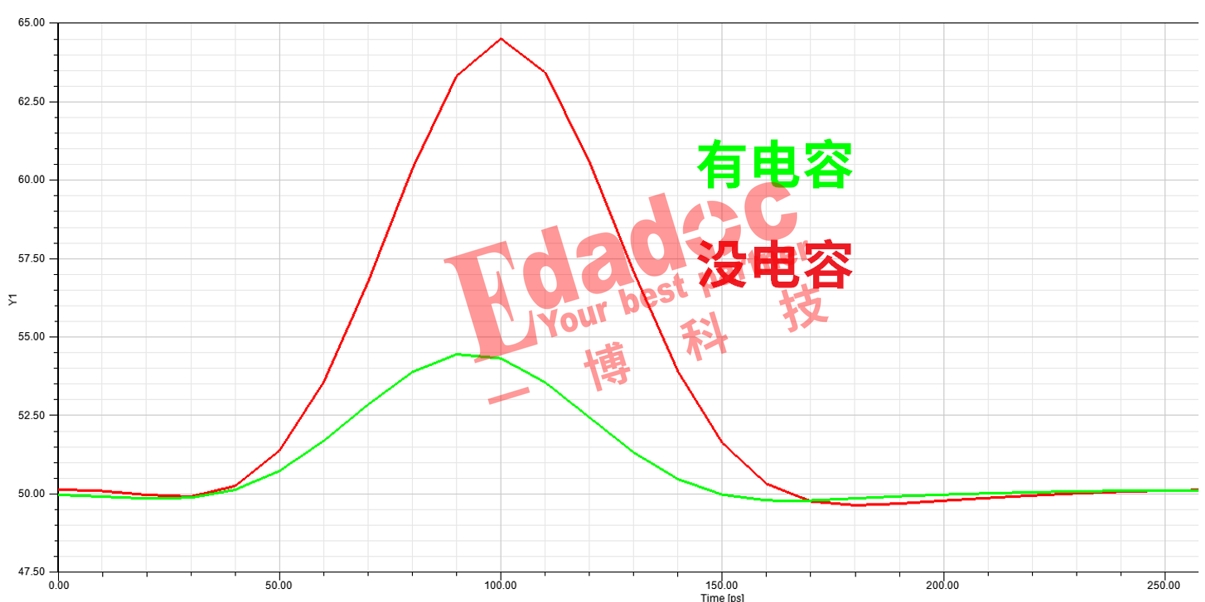

而在跨支解位置的TDR阻抗效果比照是这样的：
案例2：

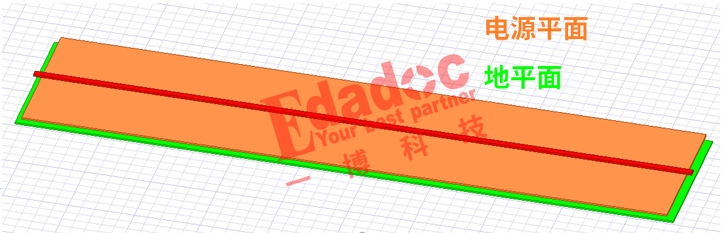

线照旧那根信号线，我们换个场景，让这根信号线只能参考电源平面，没法直接参考地平面，如下所示：红色信号线参考的是下面层的橙色电源平面，电源平面再下一层才是原来需要参考的地平面 。
虽然，高速先生历来也没说过信号线就不可参考电源平面了 。你若是硬要直接按上面的模子去做设计的话，也不是说一定会挂！这时间，照旧案例1那帮资深工程师又有解决计划了，那就是下面的样子！

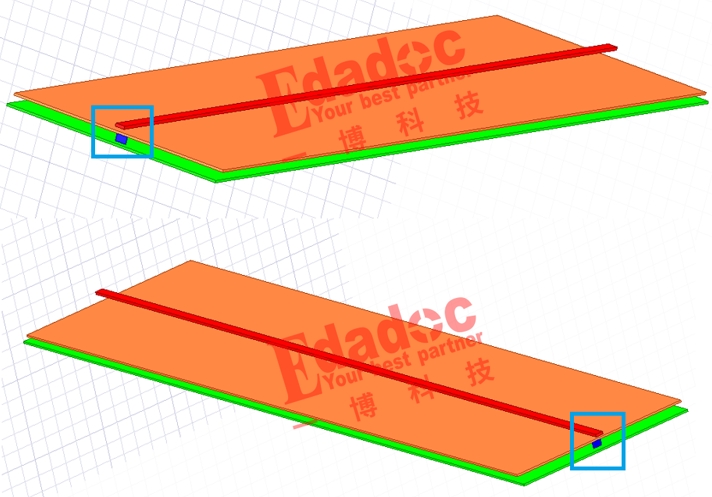

在走线首尾两头的电源平面和地平面之间各加一个电容，如下面蓝色东东所示 。
还别说，资深就是资深，加了电容后，信号质量就是比你直接不加电容硬做的来得好 。

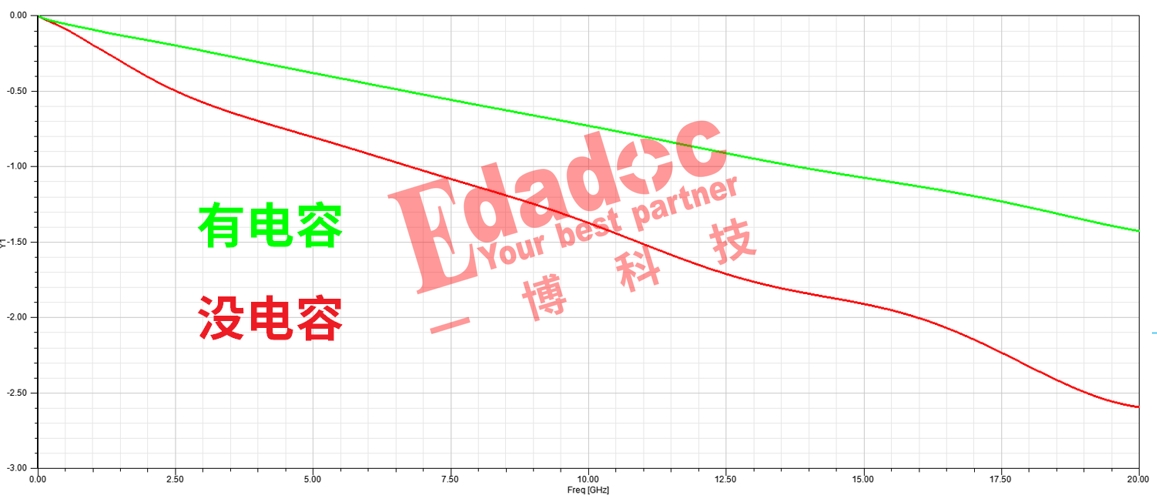

插损比照效果如下：

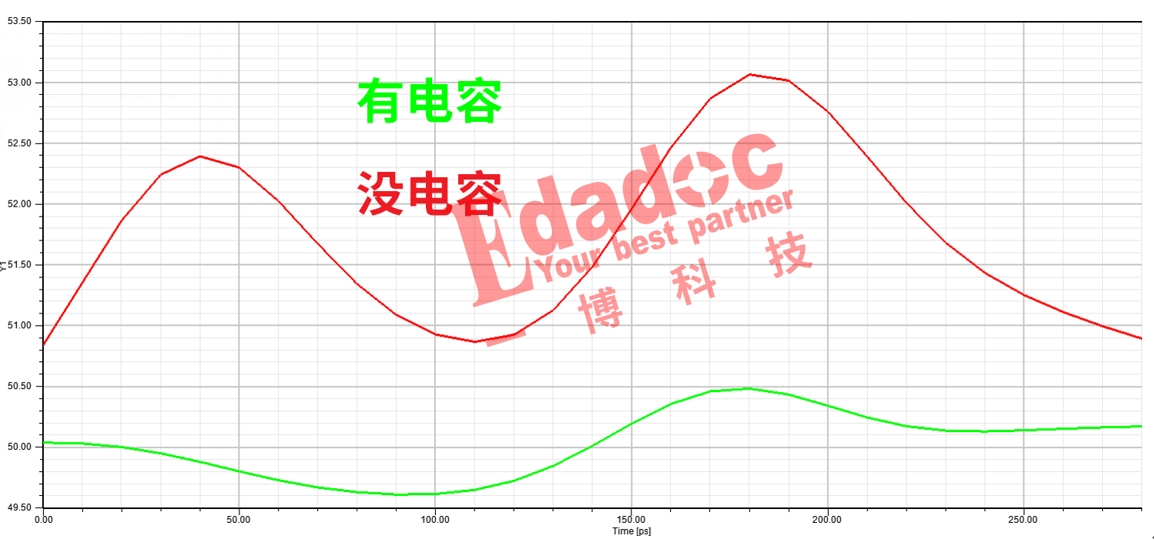

TDR阻抗效果对好比下：
案例3？由于篇幅已经很长了，就当没有了吧！虽然自己缝合电容能用到的设计场景一定是有许多的，在一些非通例的设计中，用上它之后的改善度可以很是的大 �？斓郊倨诹�，相信各人也不太想看那么多字了哈，留下后面的一个思索问题，就这样了哈！
