过孔不添乱 ，兴趣少一半
宣布时间：2025-03-31 11:52:35
高速先天生员--姜杰
高速先生最近写了不少先容高速信号仿真的文章（文章链接汇总 ，看这篇就够了《聊聊100G信号的仿真》）。雷豹逐一研读后感受获益匪浅 ，甚至一度以为自己强的恐怖 ，不过 ，在得知即将认真一个112Gbps的仿真项目后 ，几多照旧有点小主要 ，就像期待男友的少女……
虽然是改板设计 ，事实信号速率摆在那里 ，雷豹丝绝不敢大意。经由前期的麋集相同和准备事情 ，单板终于进入了仿真阶段。
其中 ，BGA高速信号管脚的优化方法 ，暂时保存之前的设计 ，最终计划有待仿真确认。

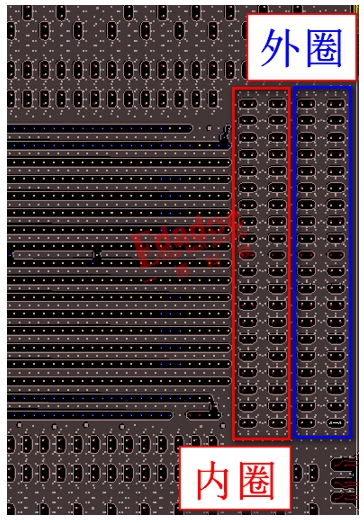

凭证高速信号的管脚漫衍 ，为减小TX与RX之间的串扰 ，二者需要分层布线。同时 ，为减小反向信号之间线穿孔带来的串扰（不知道在说啥的朋侪看这里《TX RX分层 ，怎么分才对？》） ，关于TOP面结构的BGA ，外圈管脚对应的高速信号走线 ，选择靠TOP面的层面 ，扇出过孔的Z轴偏向有用长度较短（简称短过孔）；内圈管脚对应的高速信号走线 ，选择靠BOTTOM面的层面 ，扇出过孔的Z轴偏向有用长度较长（简称长过孔）。
以是 ，现在的问题就是该怎样对长、短两种过孔划分举行优化了。

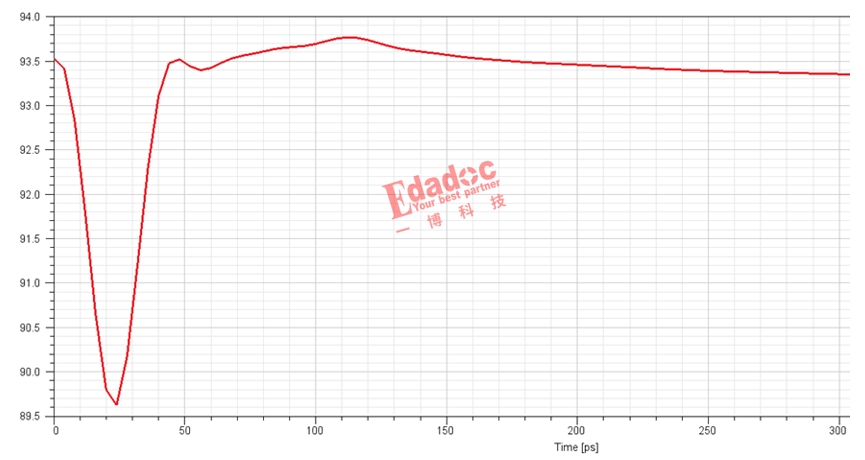

雷豹决议先看短孔的情形 ，由于短孔通常呈容性 ，优化要领也较量简朴 ，反焊盘咔咔一顿挖就行了。果真 ，短孔阻抗和预期的一样 ，是偏低的。
一通操作猛如虎 ，短孔阻抗很快就抵达了较量理想的水平。
接下来是长孔 ，上一次优化感性长孔的痛苦回忆让雷豹心有余悸 ，深呼吸 ，先摸摸底 ，仿真看看原设计的阻抗有多夸张。

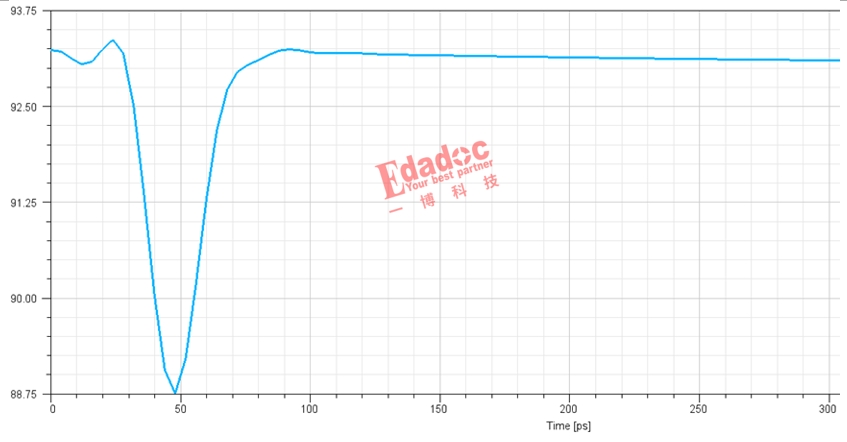

出人意料 ，Z轴有用长度123mil的长过孔 ，阻抗居然也呈容性特征！
怎么回事？原来憋足劲想要大展拳脚的雷豹 ，感受像是一拳擂在了棉花上。
他的第一反应是 ，Layout攻城狮熟读高速先生文章 ，长孔使用了孔径较大的过孔。检查发明长孔和短孔的过孔相同 ，孔径8mil。
那就只有过孔漫衍的影响了�？墒� ，Pitch一样的管脚扇出方法不应该也是一样的吗？

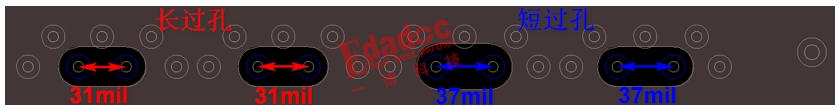

虽然以为统一个BGA差分过孔扇出方法不大可能差别 ，雷豹照旧最先仔细比对 ，还真就找出了差别：短过孔的N、P信号过孔对内间距37mil ，长过孔的只有31mil！

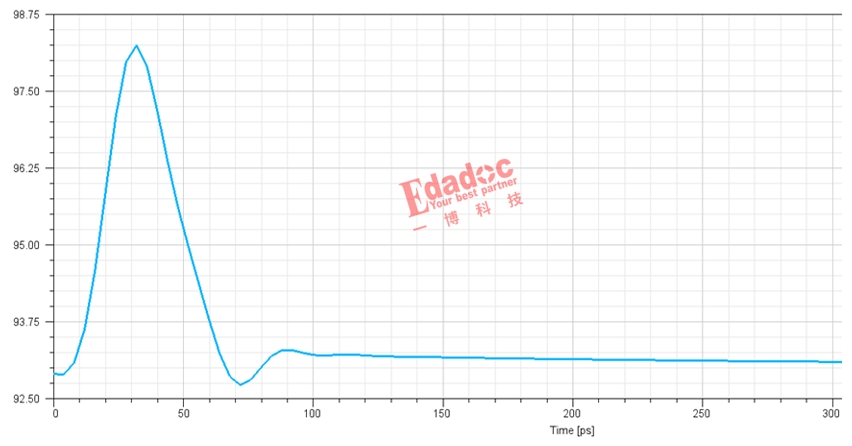

看到原版设计两种过孔间距的纪律性漫衍 ，雷豹似乎明确了什么。为此 ，他专门做了个比照 ，其它条件稳固的情形下 ，把长过孔的间距也增添至37mil ，果不其然 ，感性过孔如约而至 ，阻抗再次飘高。
找到缘故原由 ，剩下的就好办了。容性过孔嘛 ，熟悉的配方 ，熟悉的套路 ，雷豹手到擒来 ，很快完成了长孔的阻抗优化。
通过这个案例 ，雷豹也琢磨出了点门道：没有什么是一成稳固的 ，只要能优化性能 ，BGA扇出过孔的间距同样可以用来做文章 ，正所谓：
“别人笑我太疯癫 ，
我笑他人看不穿。”
不见阻抗突变处 ，
无峰无谷无波涛。
看来 ，原版背后有能手 ，雷豹迫缺乏待的去OA流程溯源 ，师傅Chris的名字赫然入目……
