希奇的PCB设计知识又增添了：听都没听过的电容 ，滤波性能竟然这么好？
宣布时间：2025-12-01 11:34:40
高速先天生员-- 黄刚

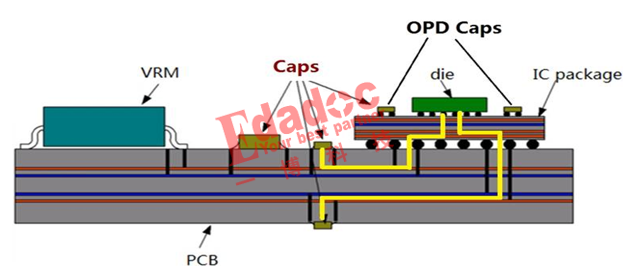

在电源网络中 ，电容主要是起到去耦滤波的作用 ，在高速先生的许多文章中都分享过这个基础的看法了 ，就似乎下面的示意图一样。差别封装和容值的电容放到电源链路中的差别位置 ，能够对差别的频率举行滤波。例如放在板级上 ，对几十MHz以内的频段有显着效果；放在封装基板上 ，能把滤波频段延伸到几百MHz；放在die上 ，能滤到GHz以上。

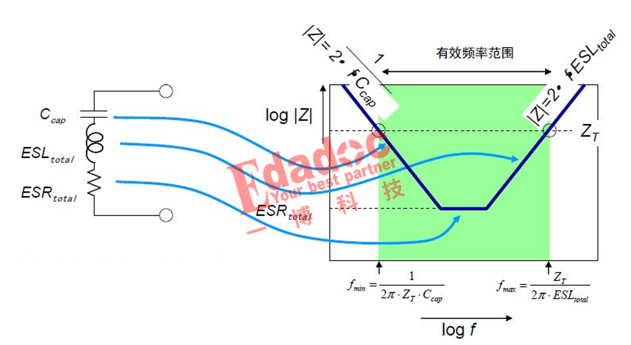

为什么需要差别封装和容值的电容来配合作用呢？缘故原由就是现实电容都有寄生电感和寄生电阻 ，与自己的电容组合起来爆发差别频率的谐振 ，在谐振频点后主要呈感性 ，这颗电容就逐步失效了。加上电容自己封装导致的寄生电感随着频率越高 ，阻抗越大 ，严重影响电容的效果。
以是综上所述 ，获得的结论就是封装大的电容一样平常寄生电感就大 ，只能滤低频的频段；封装小的电容寄生电感相对较小 ，可以笼罩更高频段。

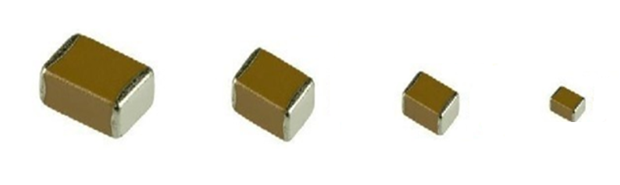

那希奇的知识点究竟是什么呢？我先问问各人哈 ，无论是什么封装也好 ，什么容值也好 ，你们大大都用的电容是不是都是下面这个样子的��？
对啊对�。∥颐蔷褪怯谜庵职�？岂非尚有其他吗？首先我们从专业术语上说下上面这种我们最常用的电容哈 ，它学名就叫MLCC（Multi-layer Ceramic Capacitors） ，也就是多层片式陶瓷电容 ，是一种常用的贴片式的电容。

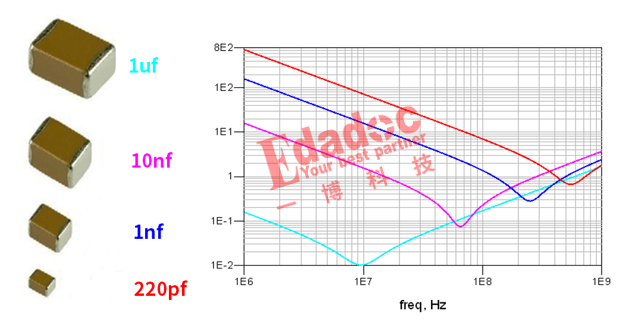

照旧从性能上来看 ，他们的封装巨细导致的寄生电感ESL差别 ，和差别的容值决议了差别的谐振频率的滤波效果。

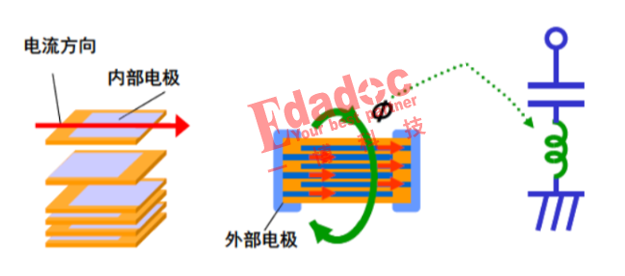

这种就是我们用的最多的片式电容了 ，它的等效串联电感是由电流流经内外部电极时爆发的磁通量天生 ，如下所示：

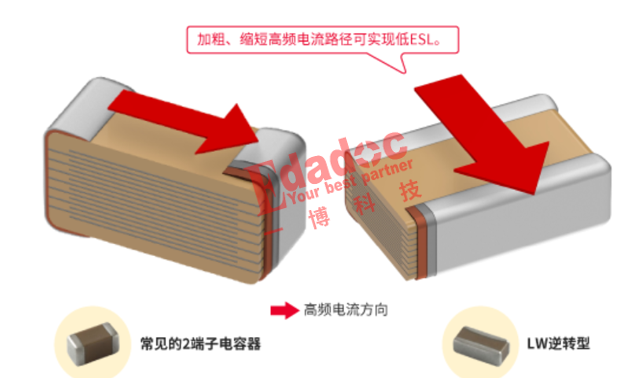

然后智慧的工程师通过从一点原理出发 ，发明了其他名目的电容 ，例如下面的这种叫长款逆转型电容。由于电极宽而短 ，电容器的电感降低 ，称为长度宽度逆转型电容器或 LW 逆转型电容器。如图所示的内部结构 ，与通俗 MLCC 相比 ，其内部电极更宽更短 ，因此具有更小的ESL电感。

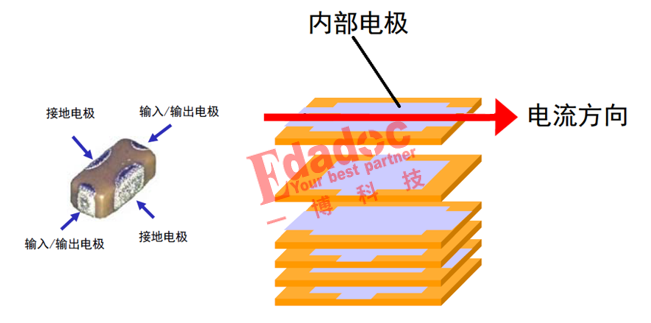

虽然尚有更厉害的 ，叫三端子电容。通俗电容的引线电感关于电容的高频滤波是有害的 ，而三端电容却巧妙地使用了引线电感 ，组成了一个T型低通滤波器。这种电容通过并联引线设计缩短电流路径 ，显著降低寄生电感ESL ，使其高频滤波性能优于古板两头电容器。
说到那么厉害 ，究竟有没有一些比照的数据��？虽然有啦 ，我们从一些渠道上拿到同样容值下的差别电容的仿真模子 ，通过PDN阻抗的指标来举行比照下哈。

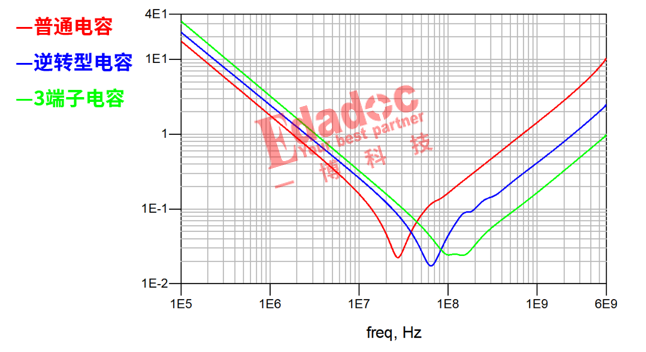

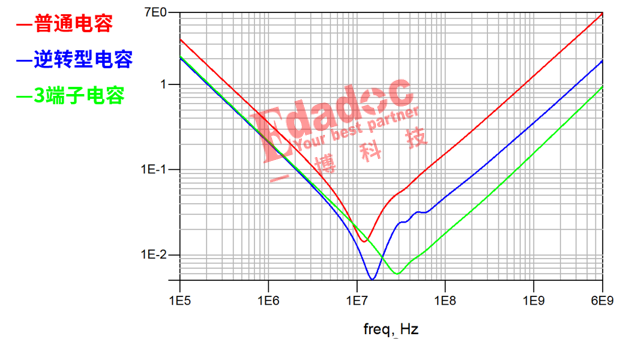

都是0.1uf的时间 ，它们的PDN阻抗如下对好比下：
都是1uf的时间 ，它们的PDN阻抗如下对好比下：
从上面的效果可以看到 ，逆转型电容比我们常用的通俗电容具有更小的ESL ，然后三端子电容又比逆转型电容的ESL更小 ，因此能够滤波的频率就更高 ，效果更好。
真的可以绝不夸张的说 ，一个三端子电容可能能顶得上5个以上通俗电容的效果哈！并且逆转型电容和三端子电容并不是未来产品哦 ，高速先生在一些对电源性能要求很高的客户产品内里是真的有用到哦！好 ，今天希奇的电容知识就先说到这了！
