夹具用之前，真的要好好挑
宣布时间：2020-04-27 17:33:00
高速先天生员--刘丽娟

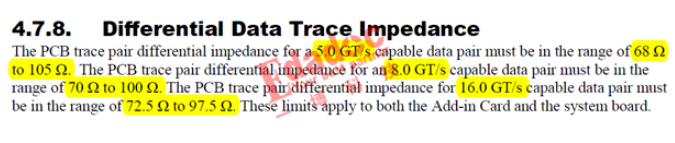

随着信号速率越来越高，信号的上升沿越来越陡，信号能感受到的阻抗波动越来越详尽，回损关注的频率越来越高，以是信号关于阻抗的要求也越来越高。好比PCIE信号，当跑的是Gen2：5Gbps时，协议的要求还较量宽，走线阻抗可以在68~105ohm间挑一个，当跑到Gen3：8Gbps时，走线阻抗规模被缩小了，只能在70~100ohm间 ；当跑到Gen4：16Gbps时，可选的走线阻抗规模进一步缩小，只能是72.5~97.5ohm了。
关于特殊高速的信号，好比56Gbps、112Gbps的，若是板子有条件会将线宽设计得较量宽，我们要求工厂的阻抗加工误差会由+/-10%下降到+/-8%，误差规模可以继续往下降吗 ？可以倒是可以，就是较量花钱！尤其是当你的线宽很细，好比只有3.5mil、4mil时，那就相当花钱了，慎选。
产品做出来后要做测试，测眼图。有的信号可以直接用Probe点测，有的信号需要借助夹具fixture的资助把信号引出来后才华测。既然我们做PCB时，知道对工厂制板有阻抗的要求，好比100ohm+/-10%、50ohm+/-10%，那关于测试中所引入的夹具，自然也是有要求的，不然你的板子真实的性能就会被丈量误差掩饰掉。
用probe直接点测时，我们知道要对示波器、probe做一下校准、通道间做一下Deskew以减小丈量误差。那夹具呢 ？若是是我们自己做的夹具，在挑选板材时就会选择一些Dk较量稳固、Df较量小的质料，好比Rogers，制板后会把夹具的性能测一遍，及格的才华留下。而关于购置的夹具，我们也会第一时间举行测试验收，看看有没有什么异常，是否知足标称值。

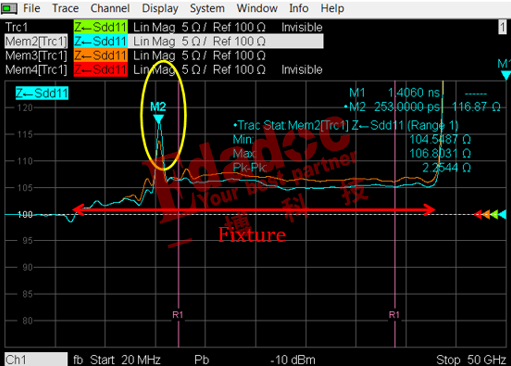

下面这张图是我们用矢网测的某个夹具的阻抗：
PS.由于我们时时时地会展示阻抗测试效果，若是有同砚还想相识怎么用矢网测阻抗，可以去看看我们的视频，内里会重新到尾演示矢网的实操，此处就不睁开细说了：
发明夹具大部分走线的阻抗是在105ohm左右，可是夹具上有一个很是显着的阻抗凸起点（图中M2），阻抗抵达了116.87ohm，这照旧我们能测到的最好效果，手一脱离夹具，阻抗就要突破120ohm� ？蠢床坏郧暗牡缡由衩毓铱槿�，现在的夹具也要挂块肉了 ？ ？

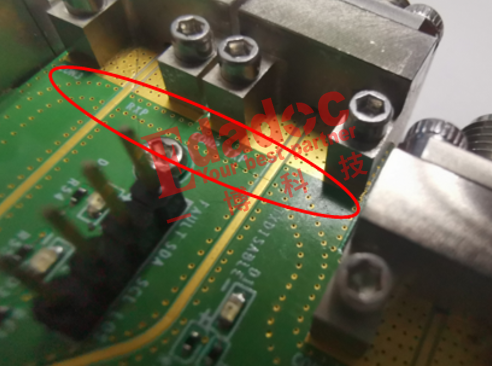

按理说，泯灭巨资购置的夹具不应该有这么显着的异常，我们差点把眼珠子放到板子上，才发明板子隐约地似乎有条小缝：

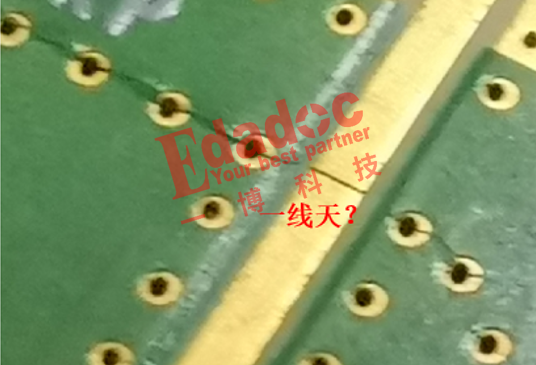

为了让各人看得更清晰些，用手机微距拍了张照片，这就很显着了，有一条险些笔挺的裂痕从左贯串到右，看上去trace都要被拦腰截断了。
你自己设计的板子是信号要走的路径，当用夹具测试时，夹具就酿成信号路径的一部分，以是协议才对HCB或者MCB的插损、回损都有要求。当用上面这块夹具举行测试时，眼图一定欠好，并且我们会发明用手托着时（裂痕能变小一点，trace的两头接触得更多，阻抗会小一点），眼图会稍微好一些，手一松，眼图更差了。丈量误差太大，眼睛要瞎了。
