微带线拉开7H你就以为很稳了？
宣布时间：2020-06-22 09:49:35
高速先天生员-- 黄刚
在我们接受过的众多信号完整性理论的教育里 ，关于串扰有一条原则就是带状线拉开5H ，微带线拉开7H ，这样做的听说能够躲开90%以上的串扰。今天就让高速先生通过测试验证一下微带线7H的理论 ，看看是不是真的那么稳！
本期文章的测试板参考了我们高速先生队长在上周视频中的包地理论之后 ，举行了进一步的延伸和扩展而设计的一款测试板。比照于视频 ，我们延伸的点包括了把打包地过孔的距离由视频中的400mil缩短到50mil一个过孔 ，另外就是在测试的频段了 ，由于我们高速先生的去嵌频段已经能稳固在50GHz+ ，因此我们能看到50GHz+的去嵌测试效果 ，能看到在很高频的情形下待测物的性能哈。
想回首一下我们上周高速先生队长视频的童鞋可以点击以下链接哈 ，不然你们可能会跟不上本期文章的节奏哦！

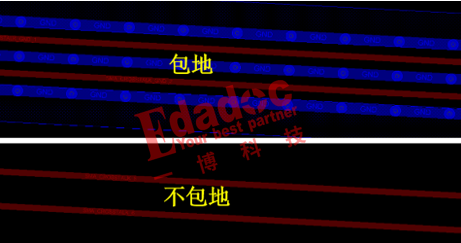

好 ，在回首完视频之后 ，我们最先了本次新测试板的研究哈。在包地和不包地的情形下 ，我们使两根单端线（红色）的阻抗相同 ，两根线的gap距离为7H ，H就不必高速先生再多说是什么意思了吧。然后前面说了 ，我们把包地过孔的距离由视频中的400mil缩短至50mil ，在这样的情形下我们来看看包地和不包地的性能究竟是怎么样的哈。

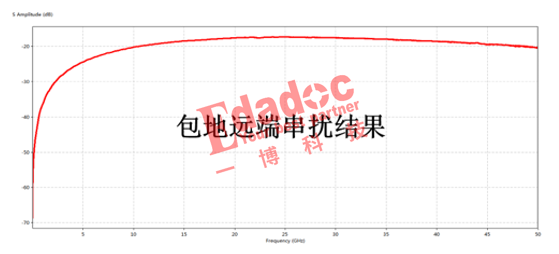

50mil一个地过孔着实是包地包得很是好的一个设计了 ，凭证视频中的形貌 ，在400mil地过孔距离的情形下 ，我们的包地效果会在某些频段泛起出反谐振的效果 ，着实这个是由于 4分之一波长阻抗变换的理论造成的。那么理论上我们把地过孔打得更密之后 ，会不会把反谐振的频段推到50GHz之后呢？我们先来看看包地的远端串扰效果 ，如下所示 ，简直没有泛起反谐振的波动点 ，说明50mil一个点的情形下能包管50GHz内不泛起阻抗变换的反谐振点 ，这个顺带增补一句 ，详细地过孔距离与反谐振点的关系着实是可以盘算的 ，有空高速先生可以针对这一块详细睁开 ，这里先不啰嗦了 ，我们照旧回到主题先。

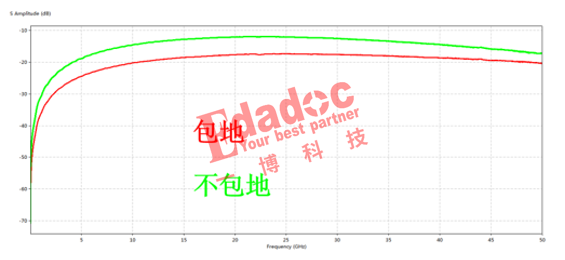

那么现在你们一定很着急想知道 ，若是只是拉开距离不包地的串扰是怎么样的呢？好 ，这次高速先生不卖关子了 ，直接对好比下：
可以看到 ，若是包地的地过孔设计很好的话 ，包地的效果就出来了 ，在整个50GHz的频段内 ，包地的串扰都是优于不包地的。文章写到这里着实已经批注确了一个设计很是好的包地 ，地过孔很是细密的情形下 ，在同样的间距下面 ，包地着实照旧有显着的利益的。高速先生以为说到“显着”这两个字各人可能不太相信 ，不就是远端串扰的效果好几个dB罢了 ，为什么说很显着呢？高速先生决议继续往下说。

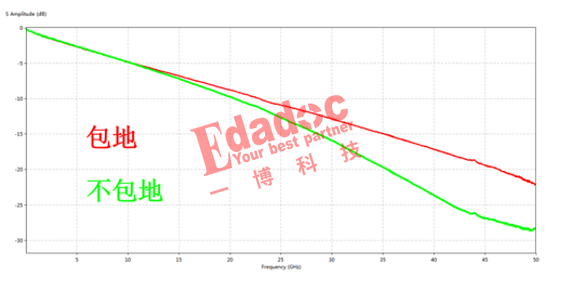

串扰只是它的其中一个表象 ，我们信号传输着实最体贴的照旧插入消耗 ，也就是究竟有几多能量能去到吸收端。从这个指标来说 ，各人可能会以为厉害许多哈 ，如下所示：
在不包地的情形下 ，插入消耗在10GHz之后就显着的变差 ，最后去到50GHz时 ，消耗险些比包地多了50%。着实也很容易明确 ，由于能量是守恒的 ，串扰的能量多了 ，在阻抗一致 ，反射回源端的能量基内情等的情形下 ，传到吸收端 ，也就是插入消耗一定会变差啦。说白了就是消耗掉的能量去到了串扰那里了。

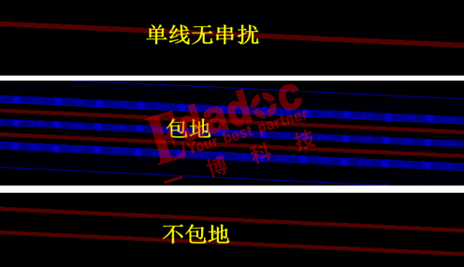

凭证这个理论 ，我们再比照以下这个工具 ，各人就会更明确了 ，若是只是单线 ，没有串扰的情形下的插入消耗又会怎么样呢？

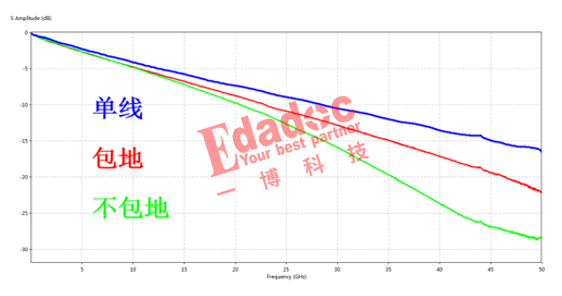

话未几说 ，直接上效果！
可以看到单线没有串扰的情形下 ，消耗的效果会进一步的变好。这就更说明晰串扰对消耗的影响是很是大的 ，换句话说就是串扰消耗掉插入消耗的比例照旧很是大的 ，尤其当串扰差于-15dB的情形下 ，基本上插入消耗会减小一个很大的比重。
本期文章的信息量照旧较量大的 ，因此高速先生最后对本文做一个总结 ，让各人更清晰的相识到本文想要表达的宗旨哈。
1. 关于单端的微带线来说 ，在不包地的情形下7H着实并不稳 ，若是并行长度在inch级别的时间 ，串扰关于消耗的影响照旧很是大的；
2. 一个设计很好的包地着实是能够改善串扰的 ，会有正面的资助；
3. 无论是包地照旧不包地 ，由于保存了串扰 ，消耗都会变差 ，至于变差几多就和串扰的巨细成比例。
4. 像单端的微带线能够走到那么高频段的情形 ，高速先生第一个想到的就是射频走线 ，像现在最高的有77GHz的毫米波 ，因此包地关于射频信号来说照旧很是很是须要的。而相对数字信号而言 ，一样平常高速的数字信号不会是单端线 ，因此不在这个规模内思量。
